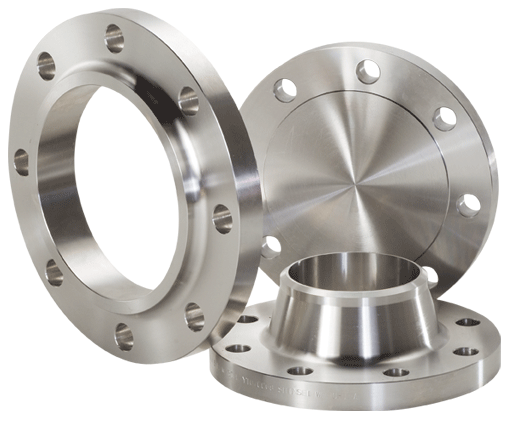

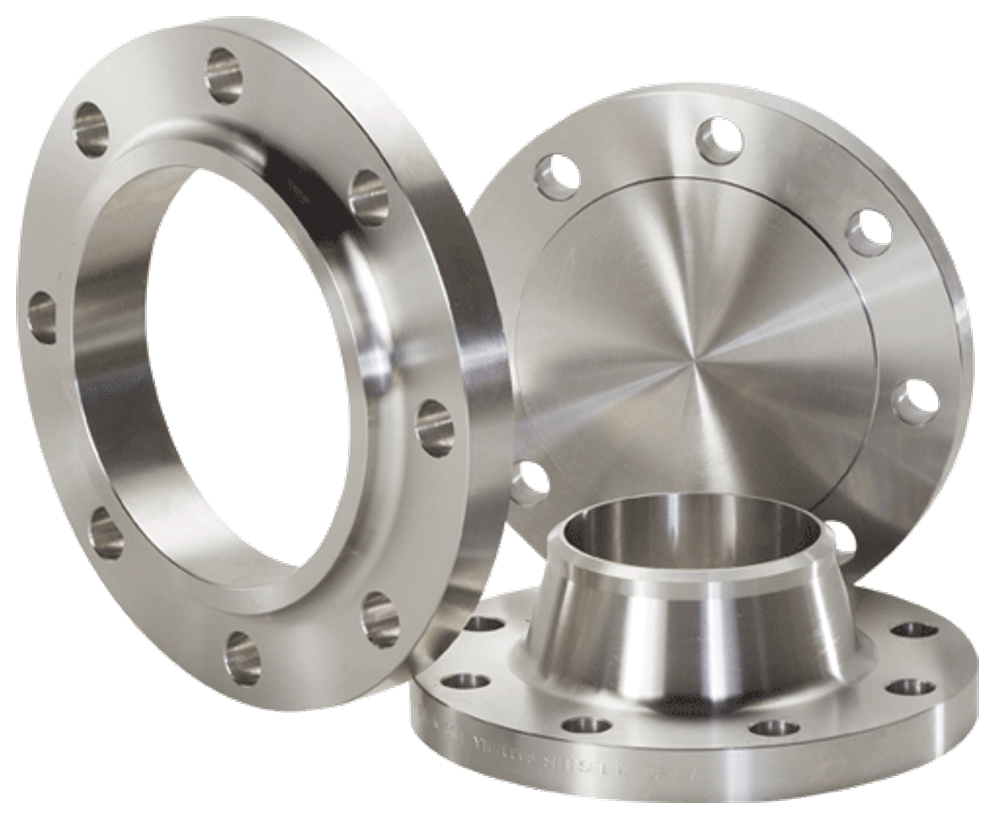

Фланцы ANSI производятся в соответствии с требованиями Американского института стандартов. Данные стандарты распространяются на следующие исполнения фланцев:

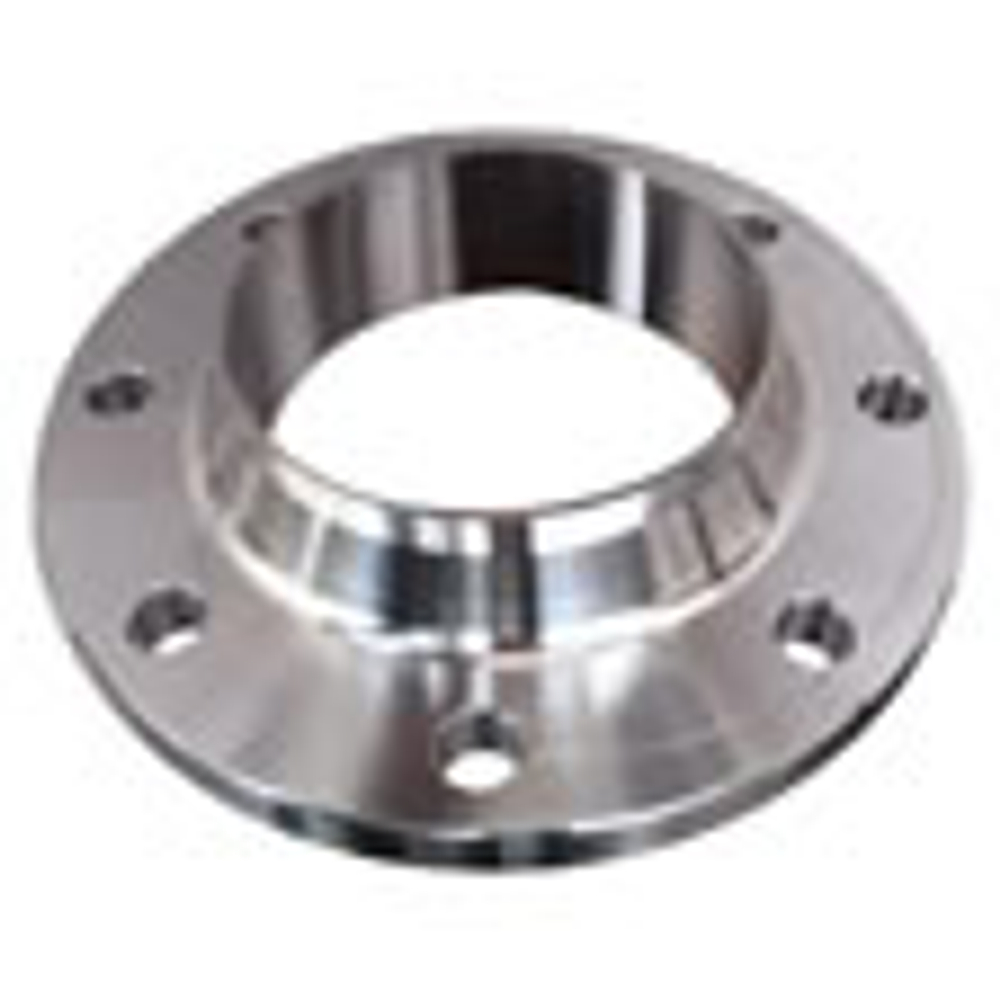

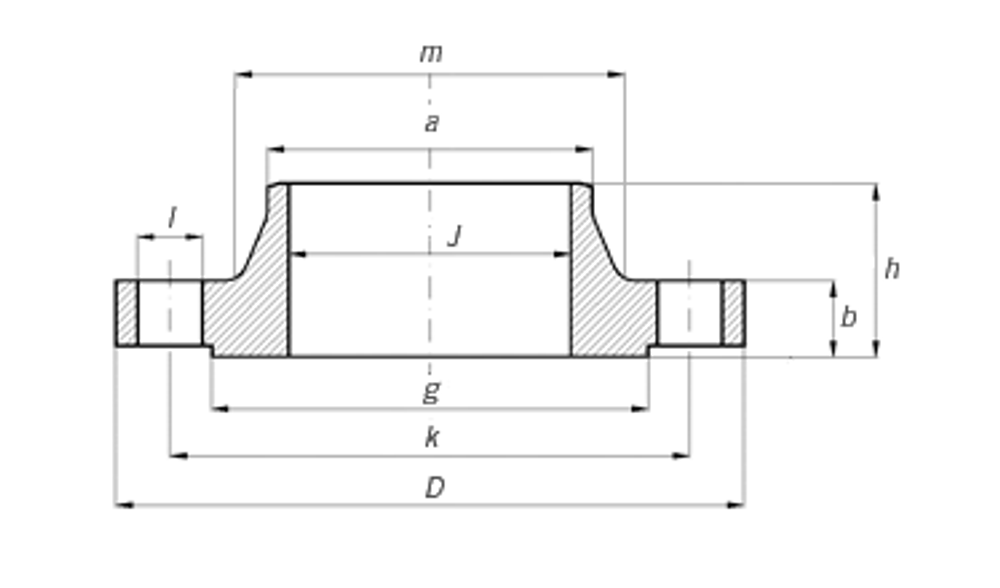

- WN (Weld Neck) - фланец приварной встык (воротниковый)

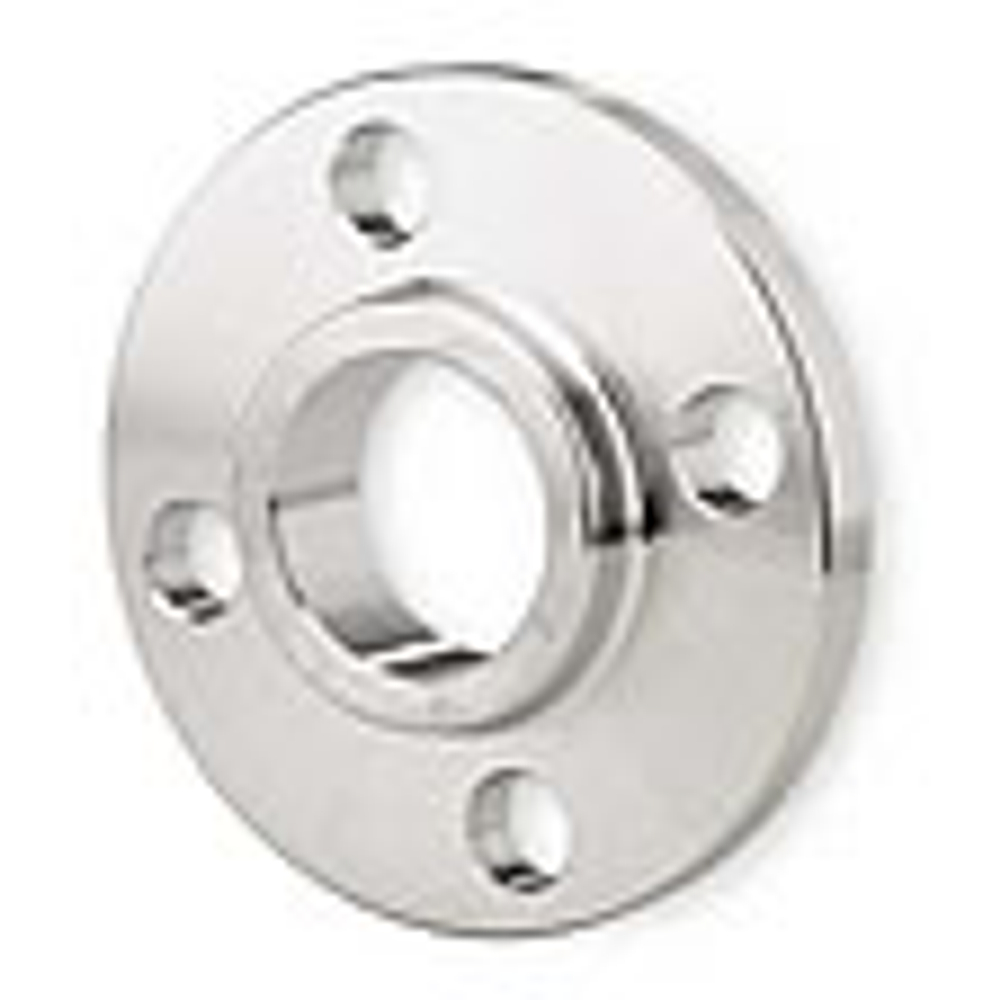

- SO (Slip On) - фланец приварной

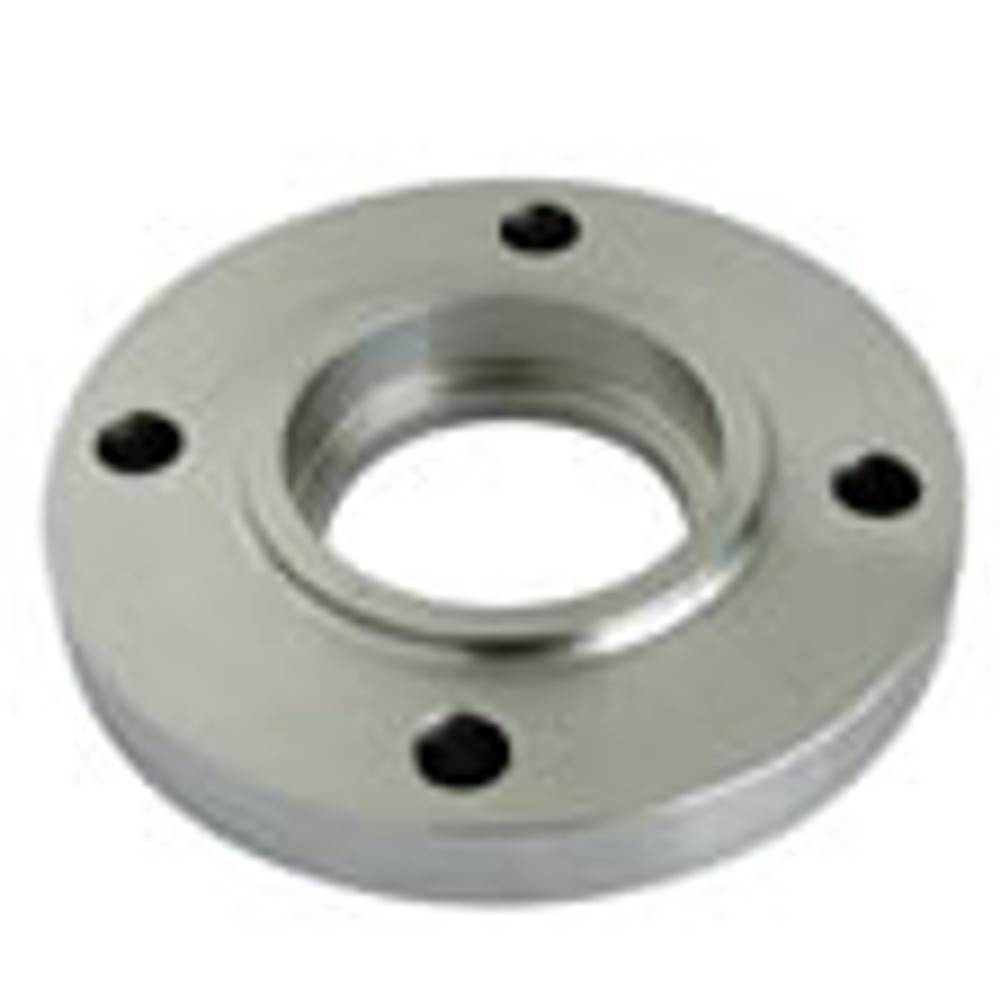

- SW (Socket Weld) - фланец приварной с впадиной под сварку

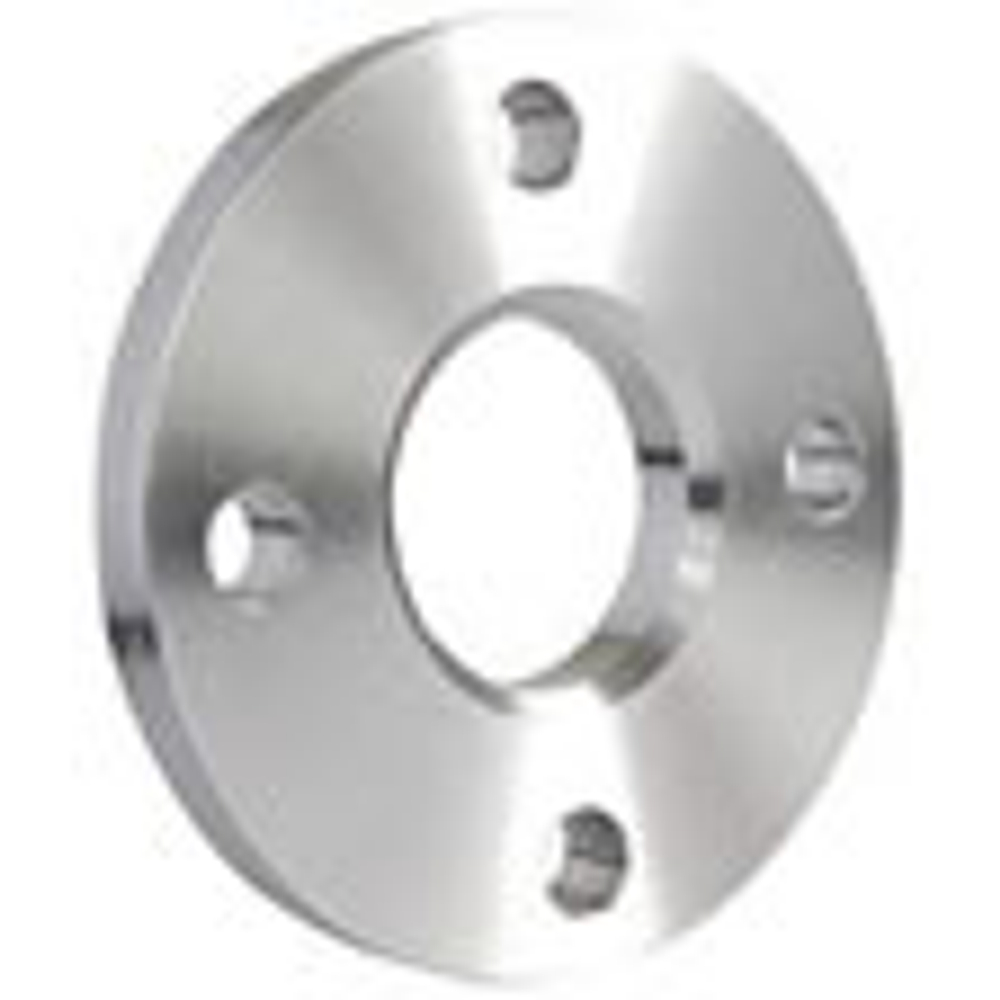

- L (Lapped) - фланец свободновращающийся (внахлест)

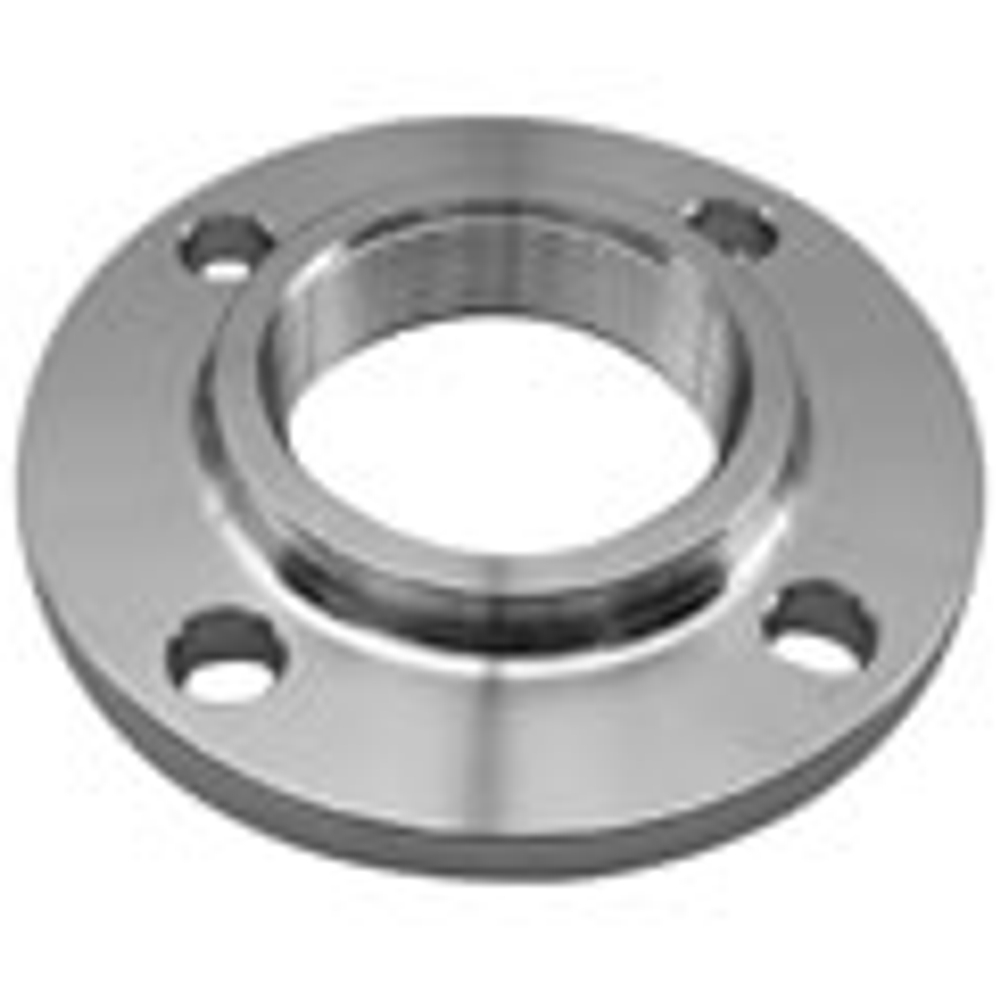

- ST (Screwed/Threaded) - фланец с резьбой (на базе SO)

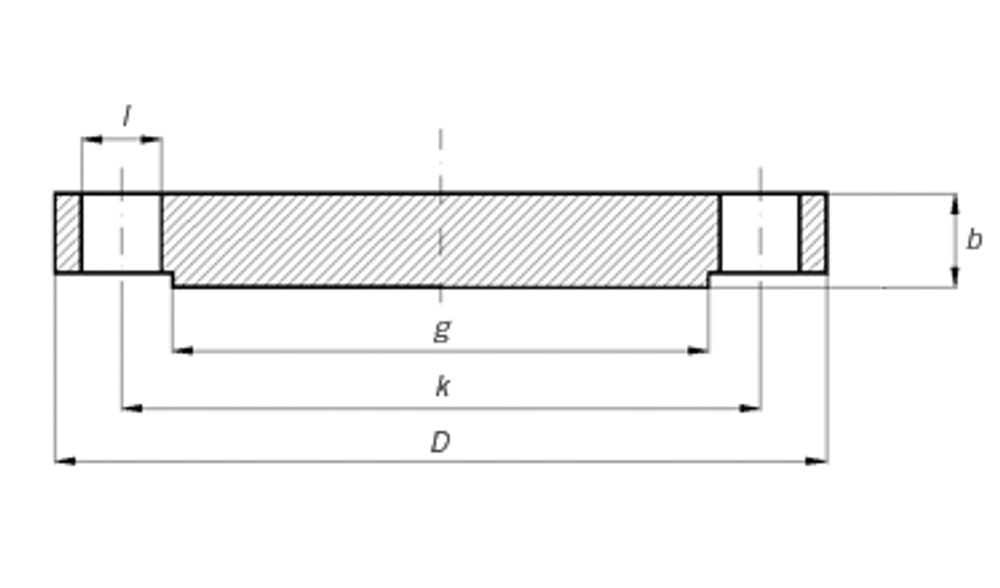

- BLIND FLANGE - заглушка
По форме контактных поверхностей фланцы ASME делятся на следующие исполнения:
RF - Соединительный выступ
SM - Малый выступ
SF - Малая впадина
LM - Крупный выступ
LF - Крупная впадина
ST - Малый шип
SG - Малый паз
LT - Крупный шип
LG - Крупный паз
RTJ - Канавка под прокладку овального сечения
Производство фланцев из кованой стали регулируется отраслевыми стандартами, изданными:
1) Американским обществом по испытанию материалов (ASTM);
2) Американским национальным институтом стандартов (ANSI);
3) Обществом стандартизации компаний-изготовителей задвижек и фитингов;
4) Американским нефтяным институтом (API);
5) Канадской ассоциацией по стандартизации (CSA);
6) Американским обществом инженеров-механиков (ASME);
7) Институтом производства труб (PFI).
Они включают в себя требования в отношении материалов, методов производства, размеров и процедур контроля качества.
ТРЕБОВАНИЯ ASTM
Требования ASTM представляют собой, по сути, требования к материалам. Они определяют разрешенное для производства фланцев сырье: слитки, крупные заготовки, чушки, слябовые заготовки и бруски. Кроме того, они определяют процесс производства, процедуры контроля качества и маркировку фланцев из кованой стали. Требования ASTM делятся на 4 категории:
А105 – Углеродистые марки для эксплуатации при высоких температурах.
А181 – Углеродистые марки для обычной эксплуатации.
А182 – Сплав и нержавеющие марки для эксплуатации при высоких температурах.
А352– Углеродистые марки и марки на основе сплавов для эксплуатации при низких температурах.
Стандарты ANSI, MSS и API определяют размеры фланцев и допустимые отклонения. Основным является стандарт ASME/ANSI В16.5 под названием "Стальные фланцы для труб и фланцевые фитинги". Он включает фланцы из кованой воротниковые, плоские, резьбовые, заглушки, фланцы с соединением внахлест, с удлиненным воротником на class 150-2500(давление) и диаметрами от 1/2 до 24 дюймов.
Важным также является стандарт ANSI/ASME B16.47А на стальные фланцы большого диаметра. Данный стандарт распространяется на те же виды фланцев, что и стандарт В16.5, но на давление до class 900 и диаметры 26-48 дюймов, кроме того существует стандарт ANSI/ASME B16.47В, распространяющийся на фланцы воротниковые и заглушки class 150-900 и диаметры 26-60 дюймов.
В стандарте CSA CAN3-Z245 12-M96 рассматривается производство, размеры, допустимые отклонения и требования к материалам для фланцев трубопроводов. Стандарт ASME/ANSI В16.36 посвящен выпускным фланцам. В дополнение к В16.5 разработаны следующие стандарты MSS, API и AWWA:
MSS SP-6: Обработка соединений фланцев
MSS SP-9: Обработка втулок для бронзовых, железных и стальных фланцевMSS SP-25: Маркировка фланцев
MSS SP-39: Винты и гайки для фланцев
API6A: Устьевое оборудование
AWWA C207: Фланцы с втулками
Следующие стандарты не затрагивают характеристики фланцев, но влияют на производство фланцев из кованой стали:
ASME: Правила работы с бойлером и высоким давлением
ASME/ANSI В31.1: Силовые трубопроводы
ASME/ANSI В31.3: Трубопроводы для бензина и нефти
ASME/ANSI В31.4: Трубопроводы по доставке жидкого бензина
ASME/ANSI В31.5: Трубопровод системы охлаждения
ASME/ANSI В31.8: Система подачи и распределения газа
ANSI/ASME В36.10М: Стандарт для труб из ковкой стали
ANSI/ASME В36.19М: Стандарт для труб из нержавеющей стали
ASME/ANSI В16.47М: Фланцы для труб с большим диаметром: от NPS 22 (DN 550) и NPS 26 (DN 650) до NPS36(DN 900).
Фланцы ANSI/ASME являются более сложными чем фланцы по ГОСТ, что связано с большими различиями в размерах между фланцами ГОСТ и ANSI/ASME.
Фланцы ANSI имеют технические характеристики в традиционных для Америки единицах. Условное давление и диаметр в стандартах ASME/ANSI указаны в дюймах и фунтах на квадратный дюйм (так называемый «Класс давления»).
