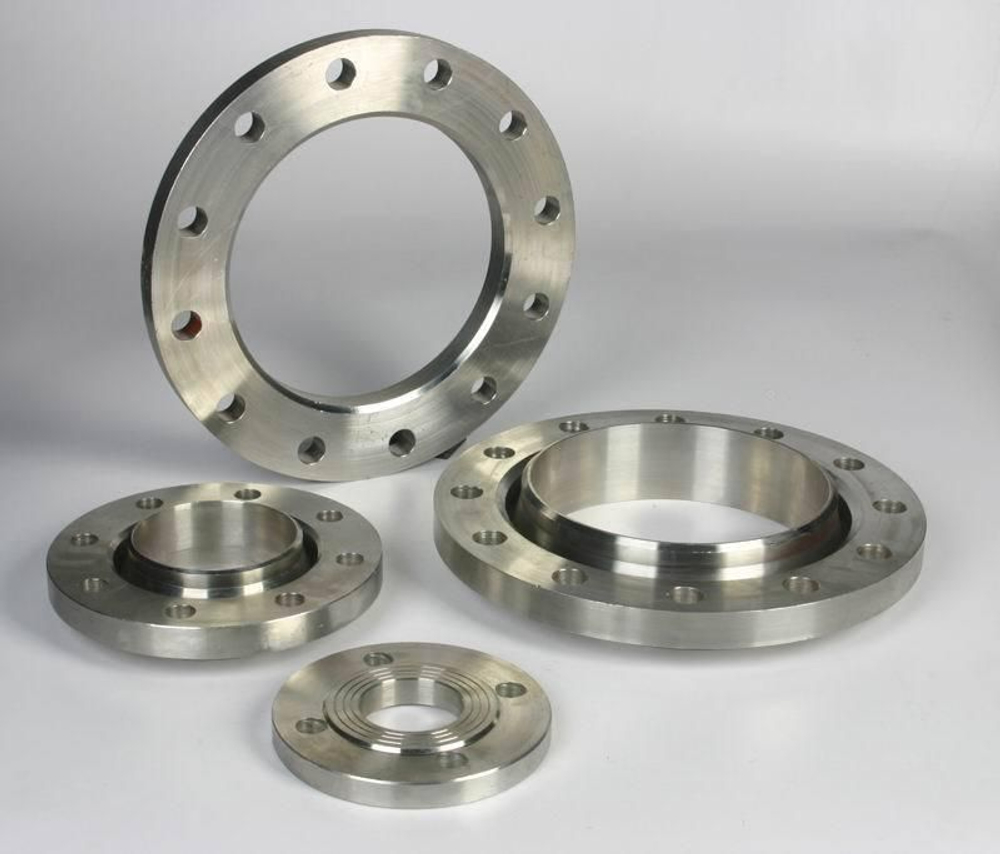

Фланцы EN 1092-1

Name: Фланцы EN 1092-1
SKU: 1677372001
Availability: InStock

Купить в 1 клик

Нет в наличии

Пример условного обозначения фланцев по стандарту EN при заказе:

Фланец EN 1092-1-02 DN 200 PN 16 Ст.20

EN 1092-1 – номер настоящего стандарта;

02 – тип фланца (cвободный фланец с приварным кольцом (тип32) или приварной втулкой (тип33);

DN – номинальный диаметр;

PN – номинальное давление;

Ст.20 - материал, из которого изготовлен фланец.

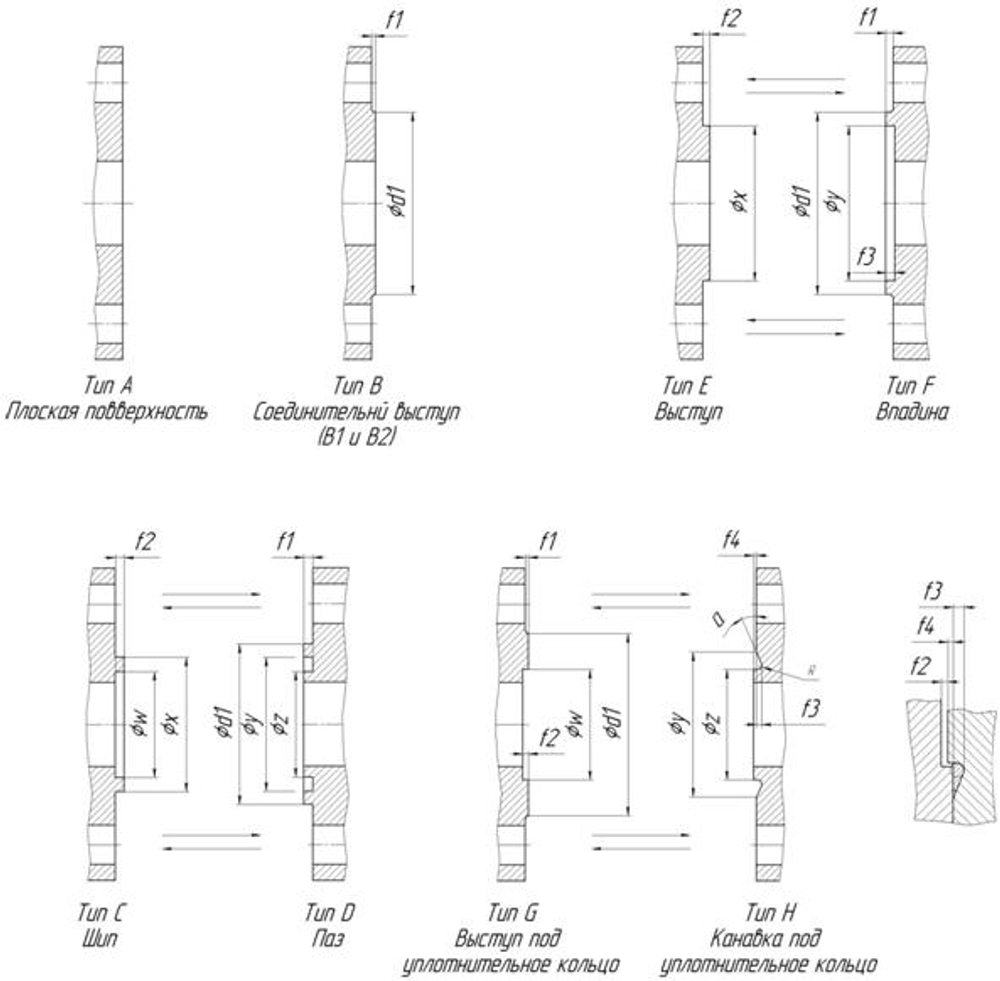

По типу уплотнительных поверхностей фланцы EN делятся на следующие исполнения:

Поверхности типов В1 и В2 имеют различную степень обработки и используются в следующих вариантах:

В1 – с фланцами от PN 2,5 до PN 40

В2 – с фланцами от PN 63 до PN 100

Пример условного обозначения фланцев по стандарту EN при заказе:

Фланец EN 1092-1/11 Е/DN 600 PN 6 Ст.20

EN 1092-1 – номер настоящего стандарта;

11 – тип фланца (фланец воротниковый приварной встык);

Е – тип уплотнительной поверхности (выступ);

DN – номинальный диаметр;

PN – номинальное давление;

Ст.20 - материал, из которого изготовлен фланец.

Фланец EN 1092-1/01B1/DN 400 PN 16 Ст.09Г2С

EN 1092-1 - номер настоящего стандарта;

01- тип фланца (фланец плоский приварной);

B1 - тип уплотнительной поверхности (соединительный выступ);

DN - номинальный диаметр;

PN - номинальное давление;

Ст.09Г2С - материал, из которого изготовлен фланец.

Описание

ФЛАНЦЫ ПО EN 1092-1

Настоящий документ (EN 1092-1:2001) подготовлен Техническим комитетом Европейской Комиссии по стандартизации (CEN/NC) 74 «Фланцы и их соединения».

Настоящий стандарт подготовлен по распоряжению, отданному Европейскому комитету по стандартизации Европейским Союзом и Европейской ассоциацией свободной торговли, и отвечает требованиям Директив ЕС.

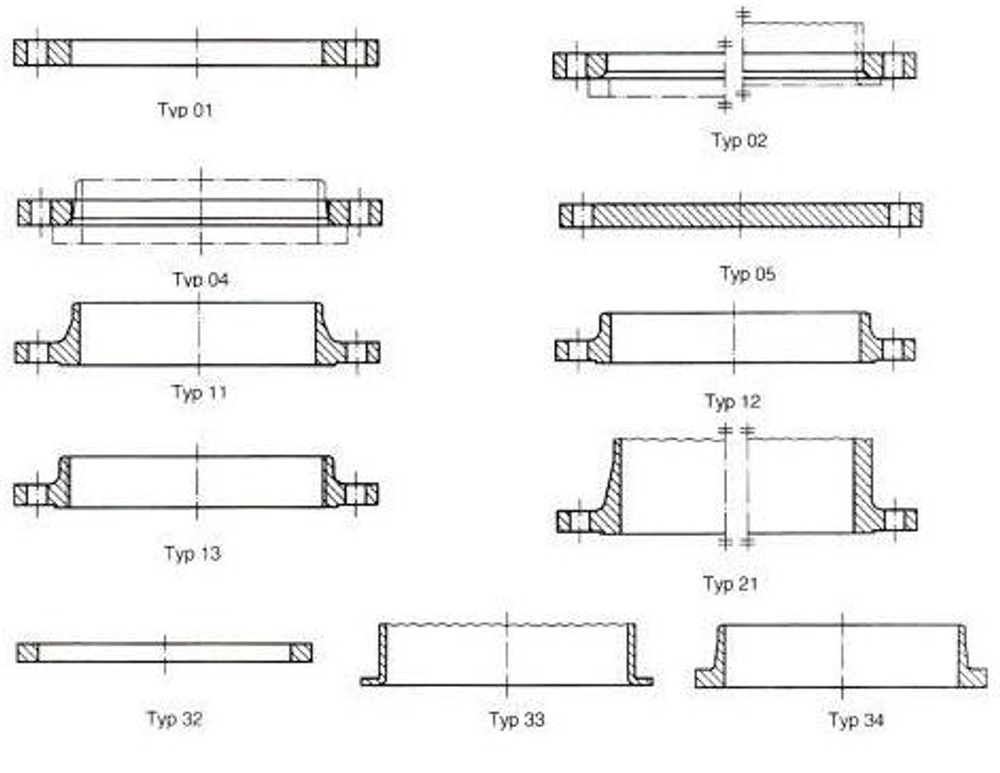

Стандартом EN устанавливаются следующие типы фланцев:

01 – Плоский фланец под приварку;

02 – Свободный фланец с приварным кольцом (тип32) или приварной втулкой (тип33);

04 - Свободный фланец с приварной втулкой;

05 – Фланцевая заглушка;

11 – Приварной фланец;

12 – Свободный втулочный фланец под приварку;

13 – Резьбовой втулочный фланец;

21 – Несъемный фланец;

32 – Приварное кольцо;

33 – Приварная втулка;

34 – Приварная втулка.
